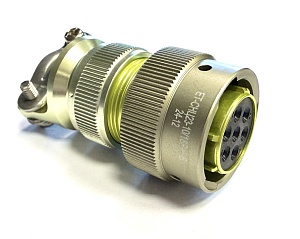

Розетка ЕТ-СНЦ23-10/18Р-6-В ТКЕС.434410.014 ТУ

Производитель: ЭКБ ТЕСТ

Партномер: ЕТ-СНЦ23-10/18Р-6-В

Розетка ЕТ-СНЦ23-10/18Р-6-В ТКЕС.434410.014 ТУ

Количество контактов: 10

Теплостойкость: 200 C°

Максимальное рабочее напряжение: 400 В

Минимальная наработка: 1000 часов

Вид соединителя: Розетка

Вид монтажа: Кабельный

Условный размер корпуса: 18

Вид патрубка: Прямой неэкранированный

Сочетание контактов: 10 х ø1,0 мм

Покрытие контактов: Золото

Максимальная рабочая токовая нагрузка на соединитель: 75 А

Климатическое исполнение: Всеклиматическое

Герметичность: Негерметичное

Монтаж контактов: Объёмный (обжим)

Тип сочленения: Байонетное

Поляризация: Пятишпоночная

Покрытие корпусных деталей: Хроматное пассивирование

Ширина, мм: 22

Высота, мм: 22

Длина, мм: 42

№ ТУ на серию: ТКЕС.434410.014 ТУ

Скачать PDF Datasheet

Технические характеристики:

Сопротивление контактов (не более): ø1,0мм – 4,0 мОм, ø1,5мм – 2,5 мОм, ø2,0мм – 1,6 мОм

Емкость между любыми контактами электрических соединителей не должна превышать 12 пФ

Сопротивление изоляции:

при нормальных климатических условиях – не менее 1000 МОм
при максимальной положительной температуре – не менее 100 МОм
при длительном воздействии повышенной влажности – не менее 10 МОм
при кратковременном воздействии повышенной влажности – не менее 30 МОм

Максимальное рабочее напряжение электрических соединителей при НКУ должно не более 700 В

Стойкость к механическим факторам

Механический удар одиночного действия - 5000 м/с²

Линейное ускорение - 2000 м/с²

Стойкость к климатическим факторам

Повышенная рабочая температура среды - +155° С

Повышенная кратковерменная температура среды - +250° С

Смена температур - от -60° С до +200° С

Атмосферное пониженное рабочее давление – 1,3·10^-10Па (10^-12 мм рт. ст.)

Количество сочленения-расчленений:

500
